教您认识重力式烘干机

    固德教您认识重力式烘干机

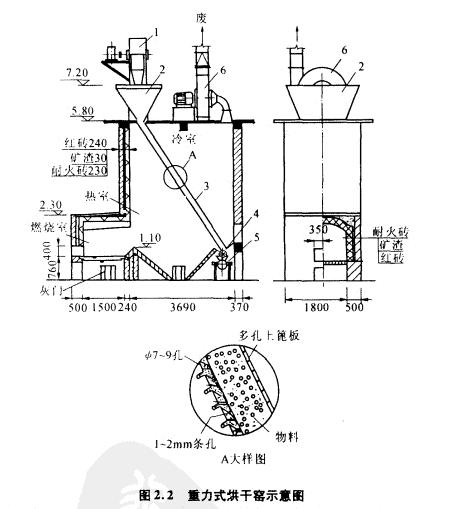

    结构如图2.2所示。在砖砌炉膛内,双层多孔的的倾斜篦板3,将炉膛分隔成热室和冷室。物料依赖自重在篦板夹层中自上而下缓慢移动,热室的烟气穿过多孔篦板和料层进行热交换,而将物料烘干。废气经排风机6排入大气。烘干的物料经卸料装置4和输送机5卸出烘干窑。这种烘干设施具有工艺简单、建造容易、投资省、热效率较高等特点,可烘干黏性不大的各种块粒状物料,适用于产量较小的立窑水泥厂使用。
    图2.3是某厂采用的人字形烘干机的结构原理图,这是一种经过改进的重力式烘干窑。人字形双层篦板,穿透篦板和料层,经排风机排出。水平炉棚下的灰斗5被干料斗6的熟料包围,漏入灰斗的少量炉渣的预热直接加热通过灰斗的一次空气,起到热回收作用。燃烧室在上下干、湿料的中心操作,热效率较高。该种烘干窑型可供参考。

重力式烘干机示意图
