烘干机及单筒冷却机安装应符合哪些要求

烘干机及单筒冷却机安装应符合哪些要求
(1)烘干机设备底座与托轮安装质量要求
①托轮底座高偏差不得大于±2mm。
②托轮底座十字中心线和设计位置的中心线(或中心标版)偏差不得大于±2mm,但两底座纵向中心线必须在同一直线上,其偏差不得大于±0.5mm。
③两组托轮的标高偏差,不得大于0.5mm,同组两个托轮的标高必须一致,偏差不大于0.05mm。
④两组托轮的横向中心偏差不得大于±2mm。
⑤托轮的斜度应按图纸规定,其偏差不得大于±0.1mm/m。
⑥托轮与轴瓦接触面形成角为60°~75°;轴瓦接触点应为1~2点/cm2,托轮轴上下窜动量按设计规定,一般偏差为1mm。

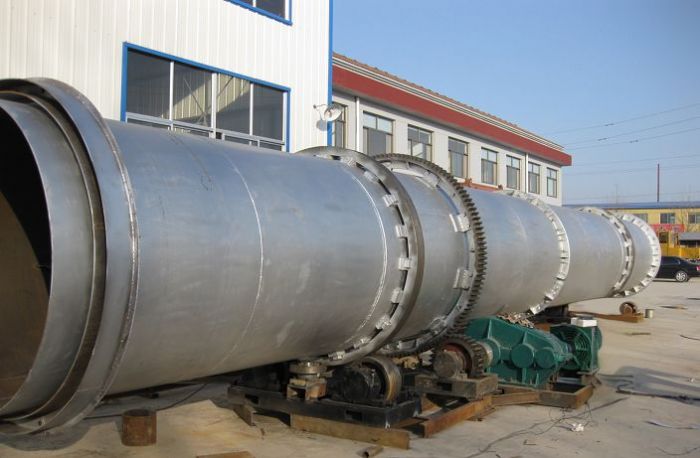

烘干机产品图片

(2)烘干机设备筒体安装质量要求
①筒体轴线检查,筒体中心点径向圆跳动不得大于如下数值:大齿圈处及轮带处为4mm,进料端、出料端为5mm,接口处为8mm。
②轮带与挡圈两侧的间隙,应按设计规定,偏差不得大于±2mm。
(3)烘干机设备大齿圈和小齿轮的安装质量要求
①大齿圈径向偏摆不得大于1.5mm,端面偏摆不得大于0mm。
②大齿圈和小齿轮啮合顶间隙为0.25M(M为齿轮模数)+(2~3)mm。
③当轮带在挡轮中心时,大齿圈和小齿轮的径向中心线应重合,偏差不应大于1~2mm。
(4)烘干机设备挡风圈及下料罩安装
①出入料端挡风圈的安装,应注意与筒体之间结合严密,并不得有局摩擦现象。
②如有润滑系统装置,安装时油管及油沟必须清洁畅通。
③下料罩安装,其接口联接处要垫石棉垫或石棉绳,拧紧螺栓后接口处应严密不漏灰。
